谷波推荐 | 8芯射频矩形混装连接器&电缆组件

2021年08月06日


谷波推出的8芯射频矩形混装连接器&电缆组件,最高可支持67GHz,底座为直角弯式(接口与PCB板平行)或直插式(接口与PCB板垂直),插头端配3506系列稳幅稳相电缆,尾部(远端)根据频率要求可以接SMA(18G)、SSMA(35G)、2.92mm(40G)、2.4mm(50G)、1.85mm(67G)等型号连接器。如需产品报价、货期和规格书详情,请扫描文末二维码查看;如需批量采购,欢迎咨询。

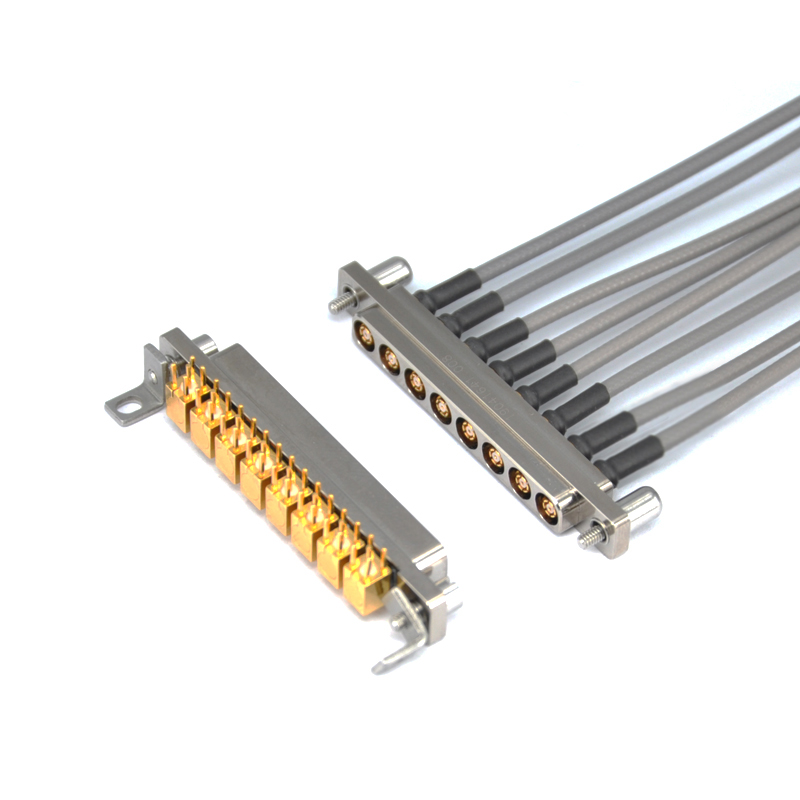

△ 8芯射频矩形混装电缆组件

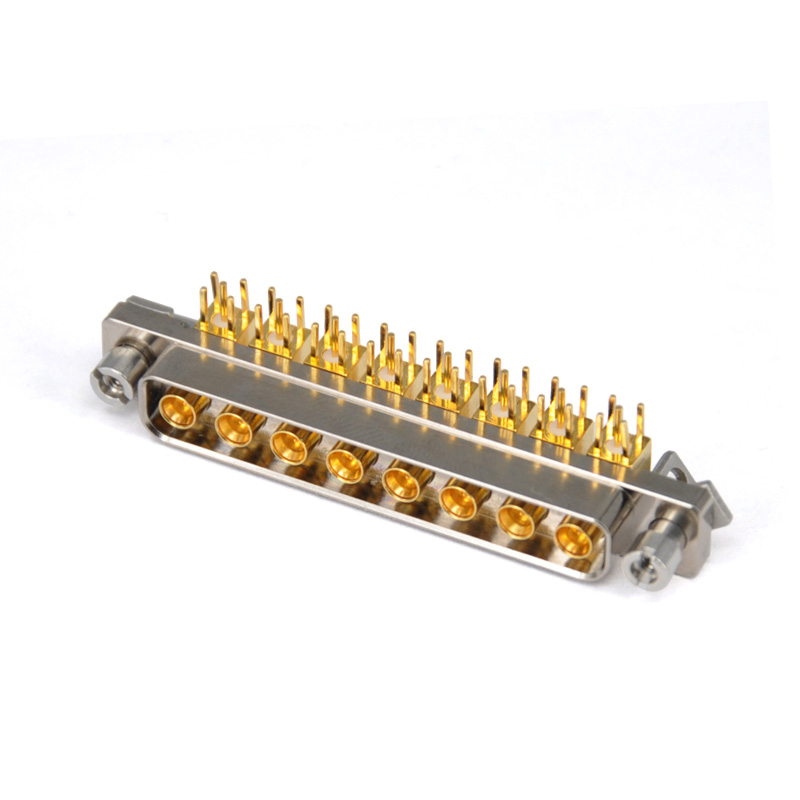

△ 8芯射频矩形混装连接器




01

指标参数

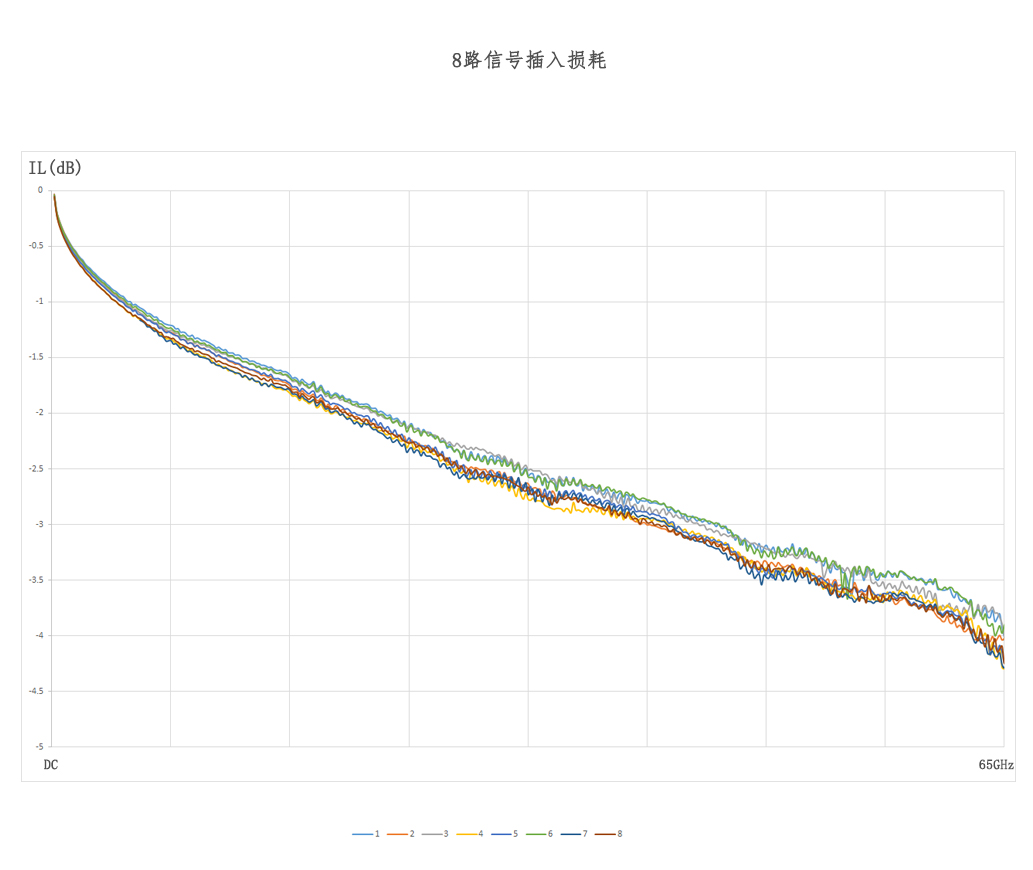

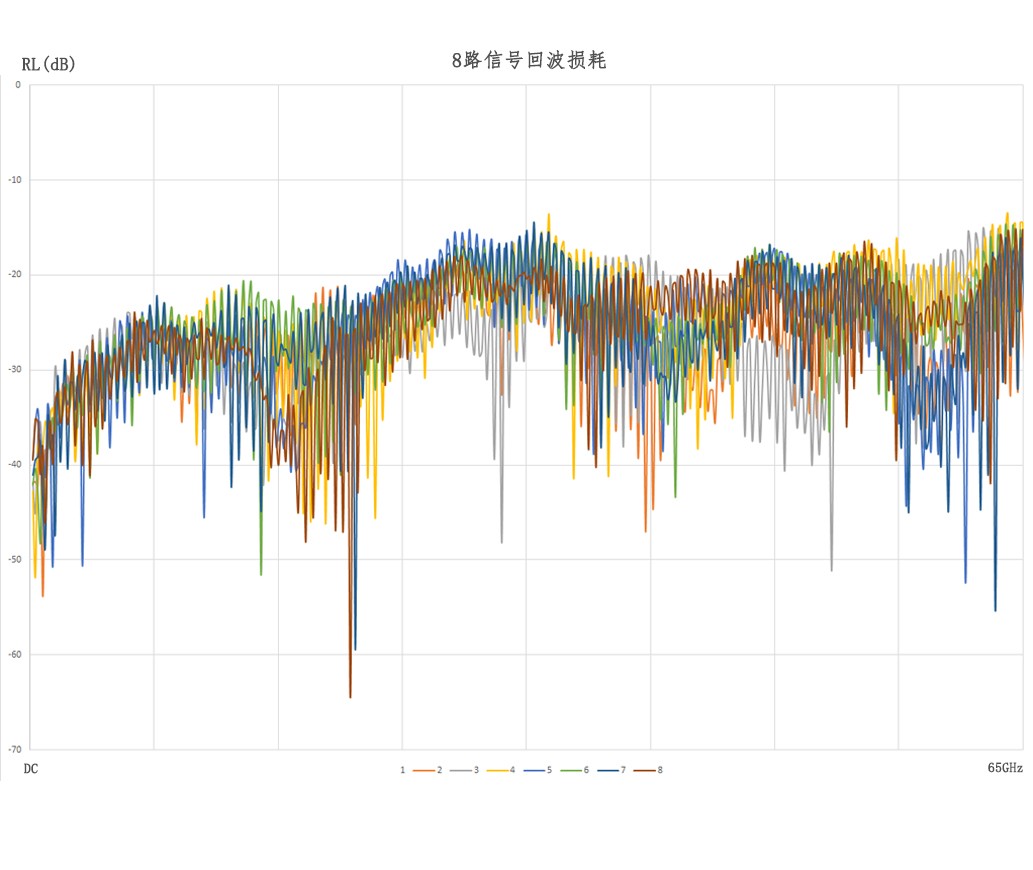

65GHz电性能指标如图



8芯射频矩形混装电缆组件系列








8芯射频矩形混装连接器




02

产品特点


  • 8通道设计,在较小的安装空间满足多芯同时插拔;

  • 采用3506系列稳幅稳相电缆,幅度一致性及相位一致性较好,线缆弯曲半径小,适合远距离传输射频信号;

  • 插座端采用弯插/直插印制板的形式,在较小空间内与插头端对接更便捷。




03

安装方式



对插示意

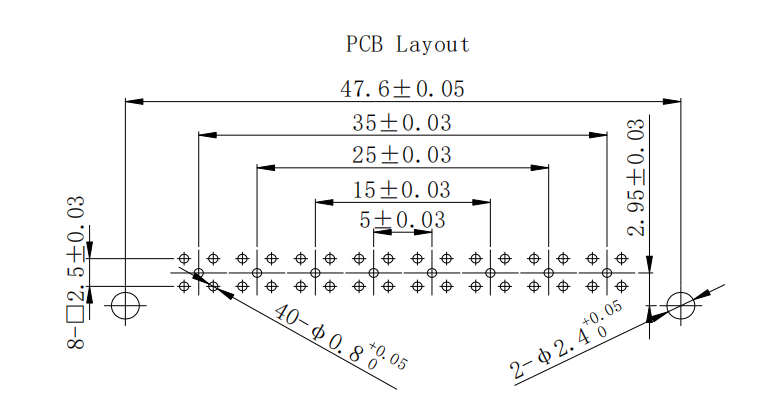

弯插/直插印制板,印制板开孔尺寸如图



04

典型应用


  • 军用、民用天线阵列系统;

  • 高速率数据传输;

  • 光模块测试模组......



05

采购咨询


  • 邮箱:sales@gwave-tech.com

  • 电话:18600796153
