2021年07月02日
谷波推出的8芯射频矩形混装电缆组件，工作频率DC-18GHz/DC-40GHz，插头和插座接配3056系列稳幅稳相电缆。插头端(自由端)：8芯LRMG混装，尾部甩线接配SMA，也可定制2.92mm、2.4mm、1.85mm连接器；插座端（固定端），安装方式板前安装：8芯LRMG混装，尾部甩线接配SMA，也可定制2.92mm、2.4mm、1.85mm连接器。

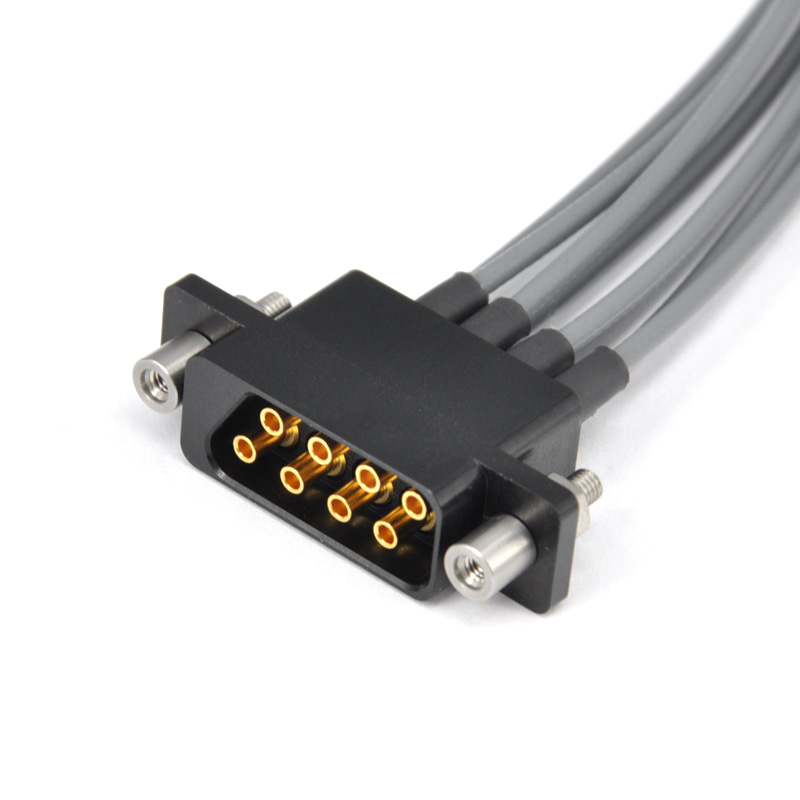

△ GAM8U2-YAZMSMM-XXX
△ GAM8U2-YAZFSMM-XXX
产品特点
8通道设计，在较小的安装空间满足多芯同时插拔；
采用3056系列稳幅稳相电缆，幅度一致性及相位一致性较好，线缆弯曲半径小，适合远距离传输射频信号；
LRMG混装设计，快插连接，矩形外壳对接后锁紧螺钉固定，安装方便，可靠性高。
指标参数

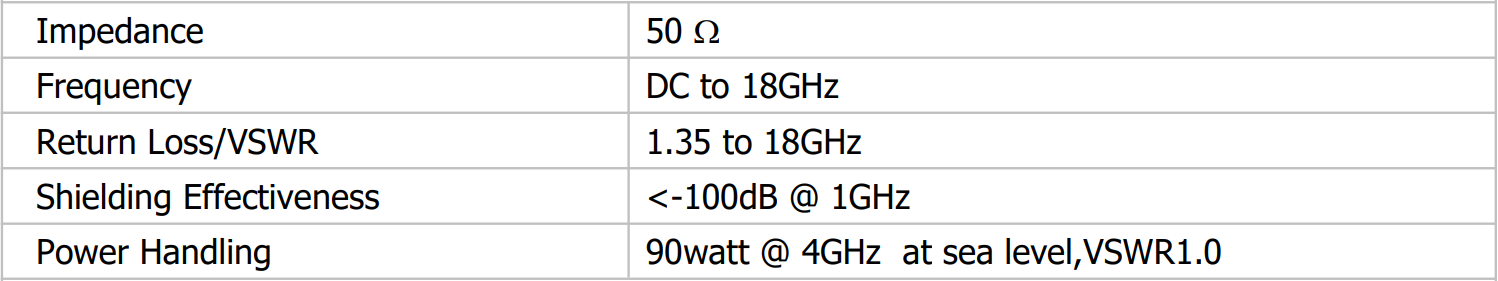

电性能指标如图
安装方式

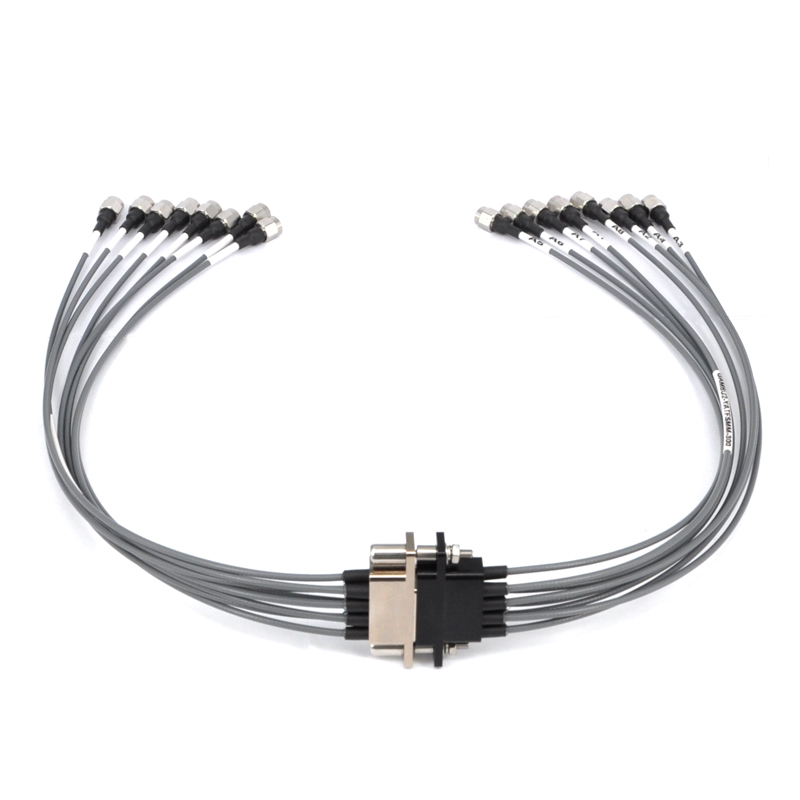

对插效果示意
板前安装，安装面板开孔尺寸如图
安装面板厚度≤3.8mm
典型应用
军用、民用天线阵列系统；
高速率数据传输；
光模块测试模组......
